电磁流量计为了在安装异径管后不过多影响流速场的分布，不影响其精度，能把异径管视为直管段的一部分，要求异径管锥角α不大于15°，越小越好。
若待测管道流速偏低，加装渐缩/渐扩异径管如图C.1选择较小口径电磁流量计，以适应其流速范围。
总的压力损失△P为
△P=△P1+△P2+△P3=  {（ ξ1+ ξ2）}V22 +ξ3 V21}Pa
式中：:Ρ——流体密度，kg/m³；
△P1，△P2，△P3——分别为渐缩管、流量传感器、渐扩管的压力损失，Pa

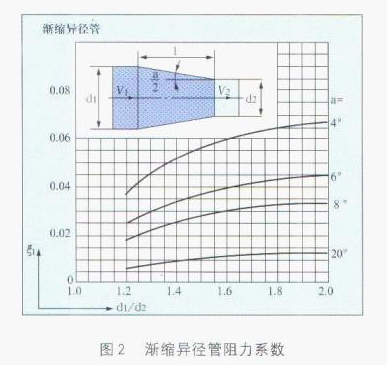

ξ1， ξ2——分别为渐缩管、渐扩管的阻力系数，图2和图3
ξ2——流量传感器的阻力系数，一般为0.02
V1，V2——分别为管道、流量传感器的流速，m/s。
