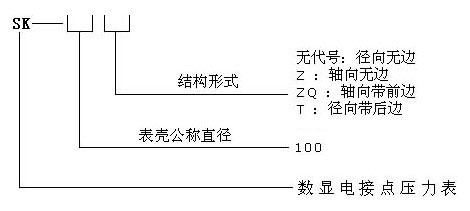

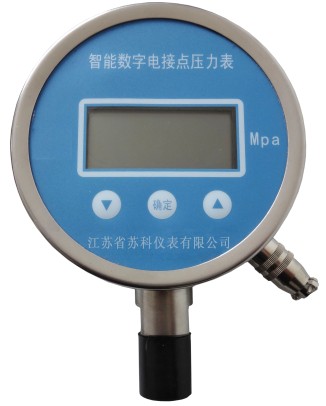

slk-100系列数显电接点压力表8808彩网采用稳定性能极好的压力传感器转其敏感元件，以检测过程介质压力。不锈钢接口与多种介质兼容。主要应用于石油化工、煤矿液压、电站大坝、汽车电子、液位测量等。它具有防水、防爆全封闭结构.仪表带上下限调节设定装置，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工兹定。 型号命名：
技术参数：
测量范围
MPa |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16;0-25;0-40; 0-60 |
精确度% |
± 0.5 |
| 供电方式 |
24VDC |
接点电参数 |
工作电压 |
24VDC 220vAC |
大工作电流 |
5A |
大功率
（无感负载） |
5A/240VAC |
连接器 |
X14K4P |
使用工茁度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
8808彩网
仪表执行标准：Q/320211 DGH05-2004 外形尺寸：
型号 |
外形尺寸 mm |
A |
B |
C |
D |
d |
d0 |
M |
slk-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
slk-100T |
44 |
46 |
19 |
118 |
5.5 |
slk-100Z |
43 |
45 |
34 |
/ |
/ |
slk-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
slk-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
slk-150T |
50 |
48 |
20 |
165 |
5.5 |
slk-150Z |
51 |
47 |
55 |
/ |
/ |
slk-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
注：连接螺纹可按要求订货 |

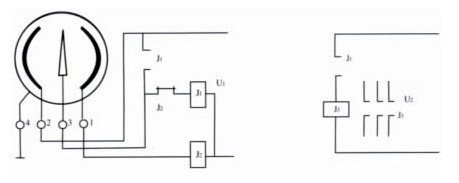

接线示意图：
使用与订货须知：
仪表工作环境应无腐蚀性气体。
8808彩网
订货请说明名称、型号及测量范围。
系列产品有：数显耐震电接点压力表、 轴向型数显电接点压力表、轴向带边数显电接点压力表 |
